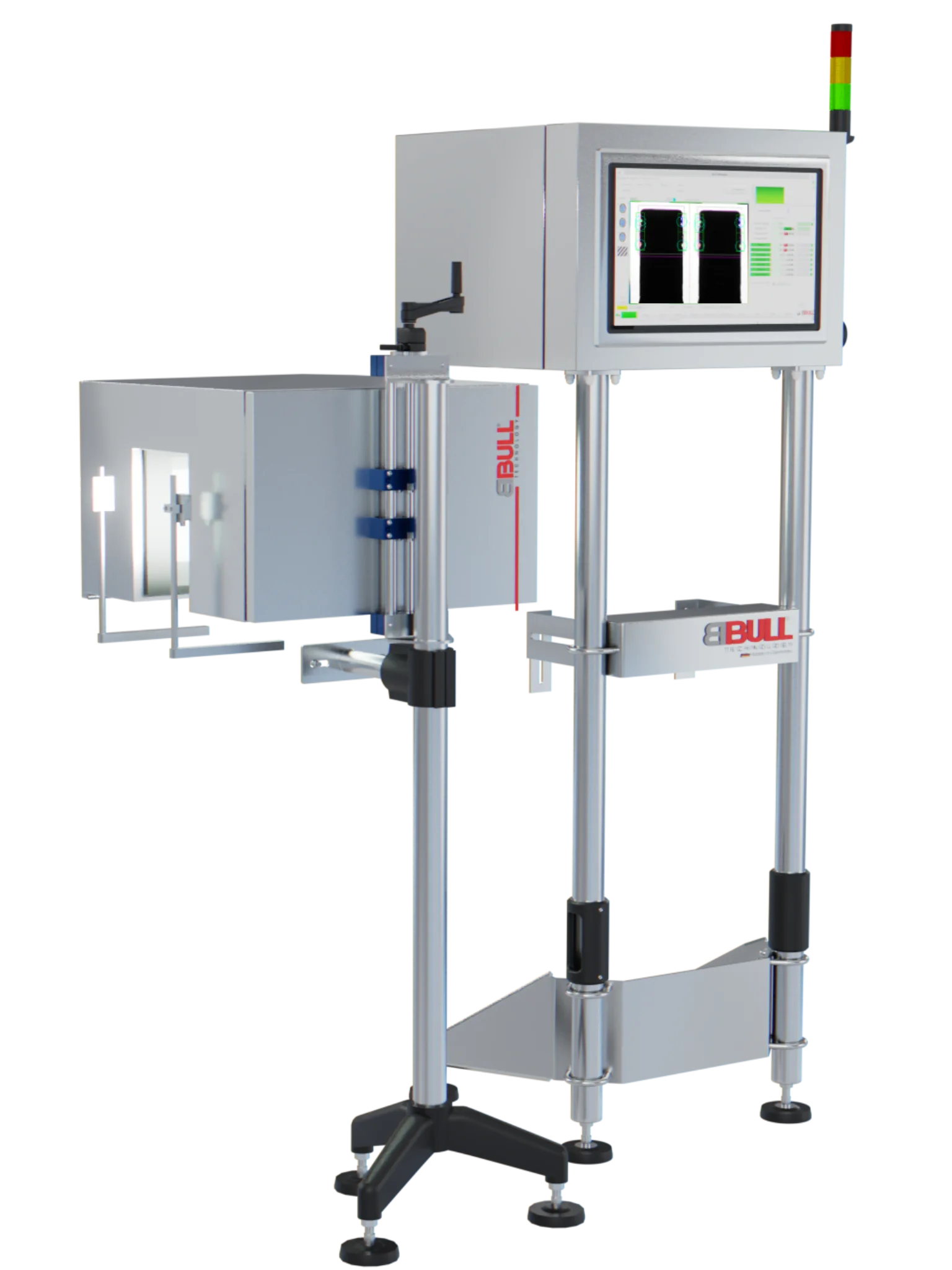

Inspektionssystem
THETA IMAGE 120
Kamerabasierte Verschlussprüfung
VerschlussinspektionBis 120.000 cph
VerschlussanwesenheitVerschlussschrägsitzVerschlussbeschädigung

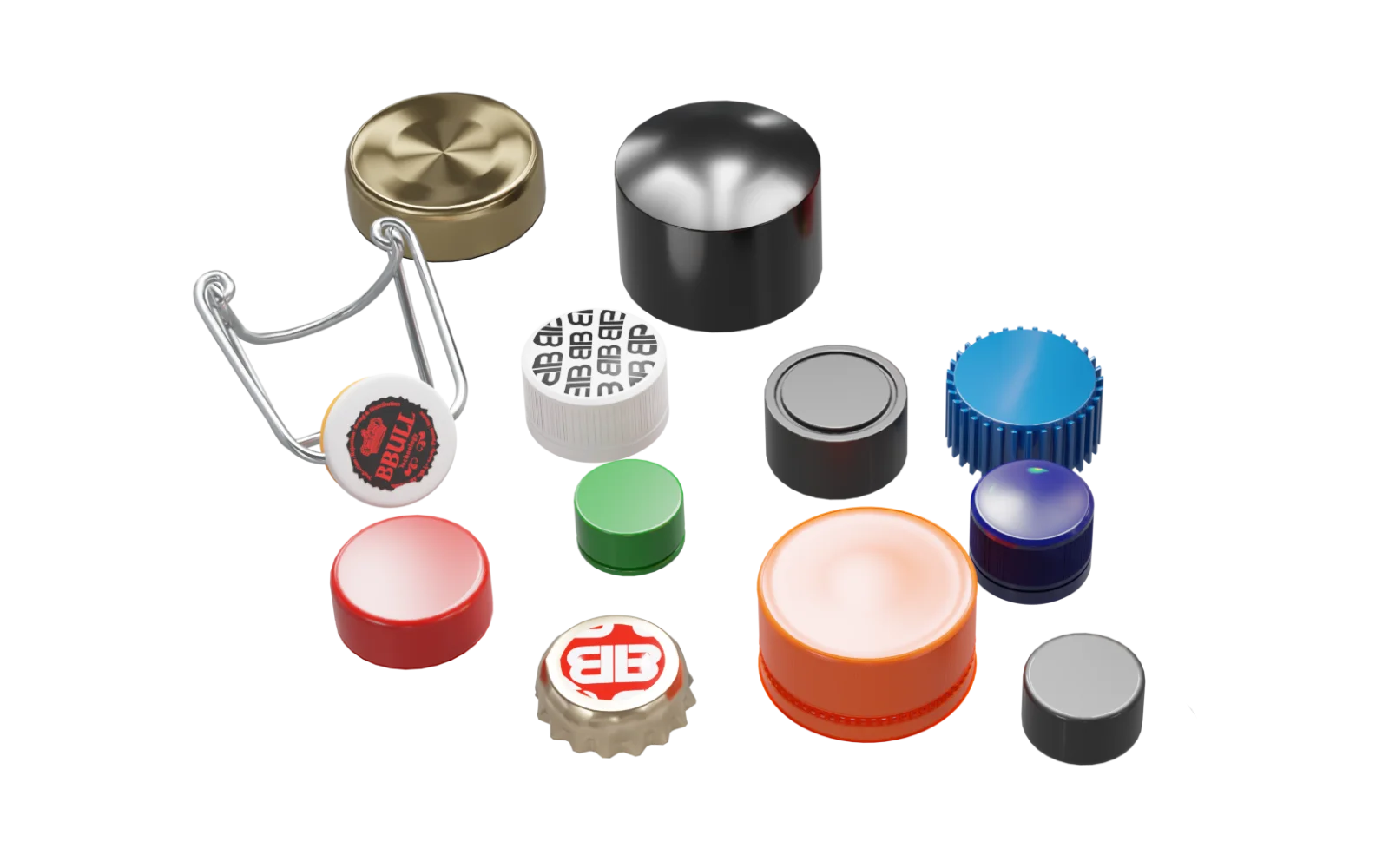

Einsatzbereich
Verschluss- und Füllstandsfehler erkennen
Gefüllte Gebinde auf Verschlussanwesenheit, Verschlussposition, schiefe Verschlüsse, Verschlussfarbe, Smiley-Fehler und Füllstandsabweichungen prüfen. Eine zuverlässige Qualitätskontrolle unterstützen, wenn Verschluss- und Halsbereichsfehler inline erkannt werden müssen.
- LinienpositionNach Verschließer / Seamer
- ProdukteGlasflaschen, REF PET-Flaschen, Einweg PET-Flaschen
- AufgabenVerschlussanwesenheit, Verschlussschrägsitz, Verschlussbeschädigung, Verschlussfarbe, Korken Anwesenheit, Korken Sitz, Rändelung, Etikett Anwesenheit, Other, Verschlussinspektion

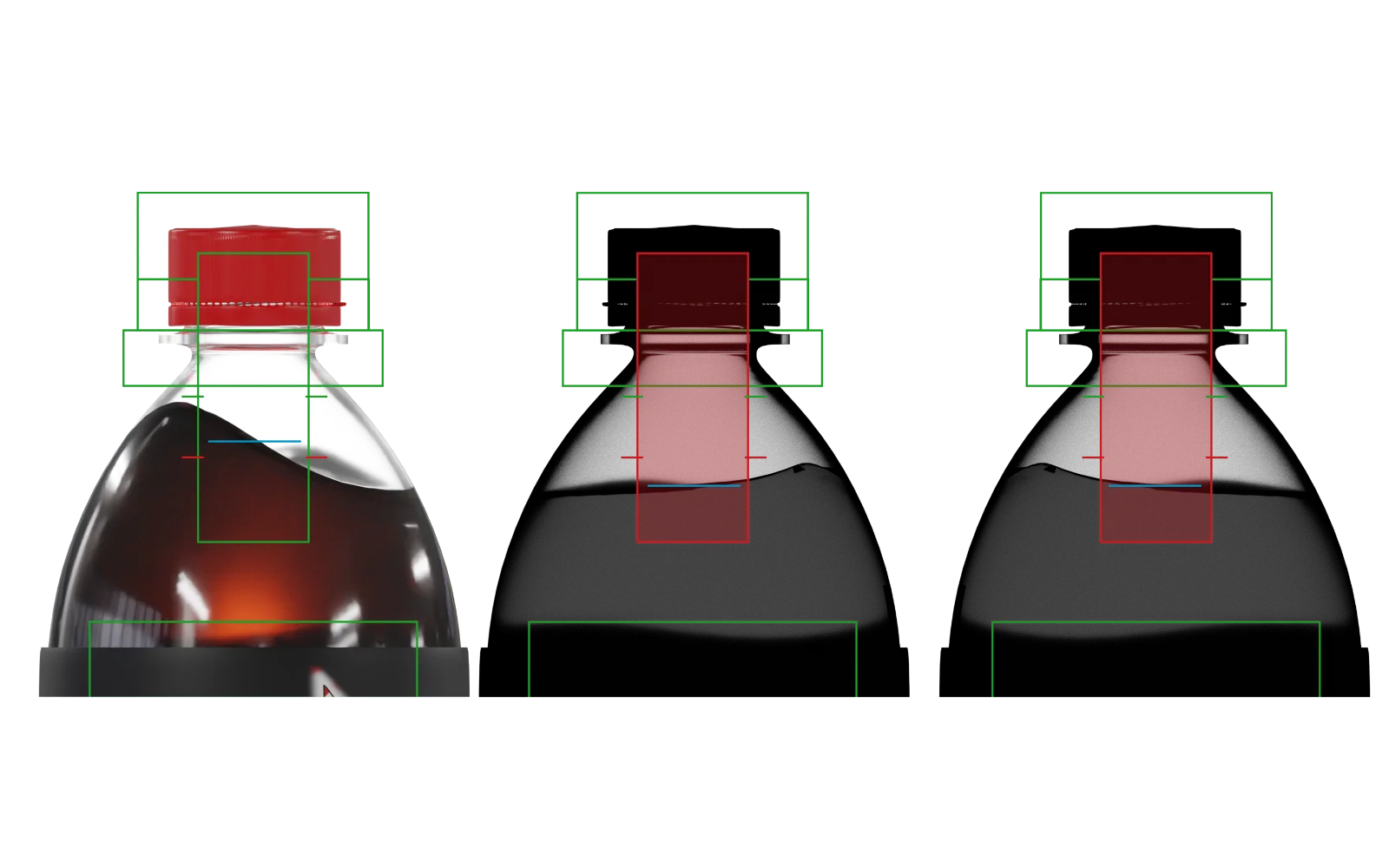

Funktionsprinzip
Prüfung mit drei Kameras
IMAGE 120 nutzt einen Tri-Kamera-Aufbau mit einer Farbkamera und zwei Schwarz-Weiß-Kameras für Flaschenhals und Verschlussbereich. Hintergrundbeleuchtung sowie direkte/frontale Beleuchtung unterstützen kontrastbasierte und farbbasierte Prüfaufgaben.
- LeistungBis 120.000 cph

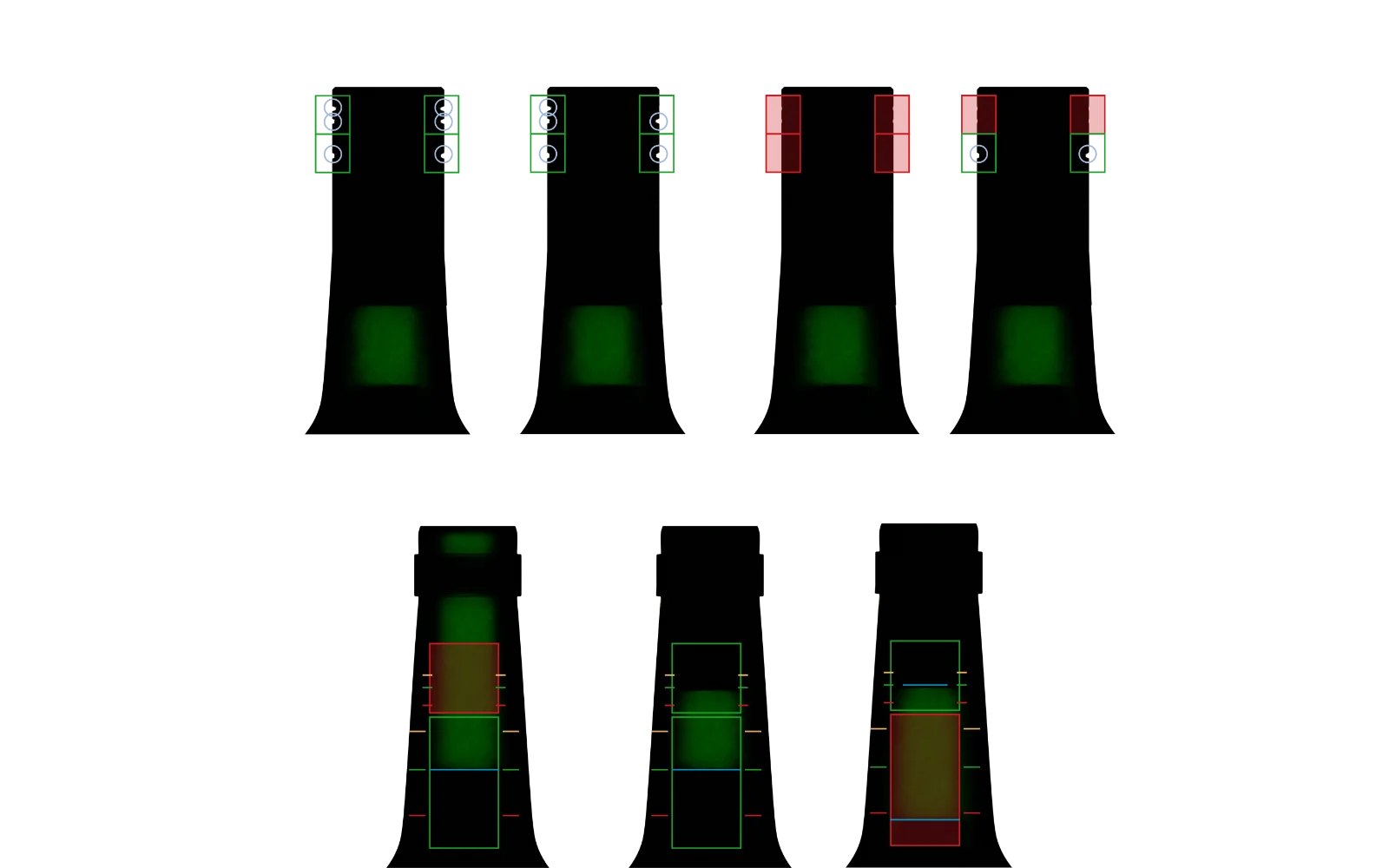

Leistungsmerkmale
- Die Tri-Kamera-Abdeckung hilft, Blindstellen im Verschlussbereich zu reduzieren.
- Die kombinierte Beleuchtung unterstützt sowohl kontrastbasierte als auch farbbasierte Qualitätsprüfungen.
- Verschluss- und Füllstandsprüfungen können in einem kamerabasierten Inspektionssystem abgedeckt werden.
- Das System unterstützt zusätzliche verschlussbezogene Aufgaben wie Kork-, Kronkorken- und Rändelungsprüfung.
- Konfigurationsabhängige Leistungsangaben unterstützen den Einsatz an Hochgeschwindigkeits-Abfülllinien.
- Ein 21-Zoll-Touch-/Grafikdisplay unterstützt lokale Bedienung und Visualisierung.

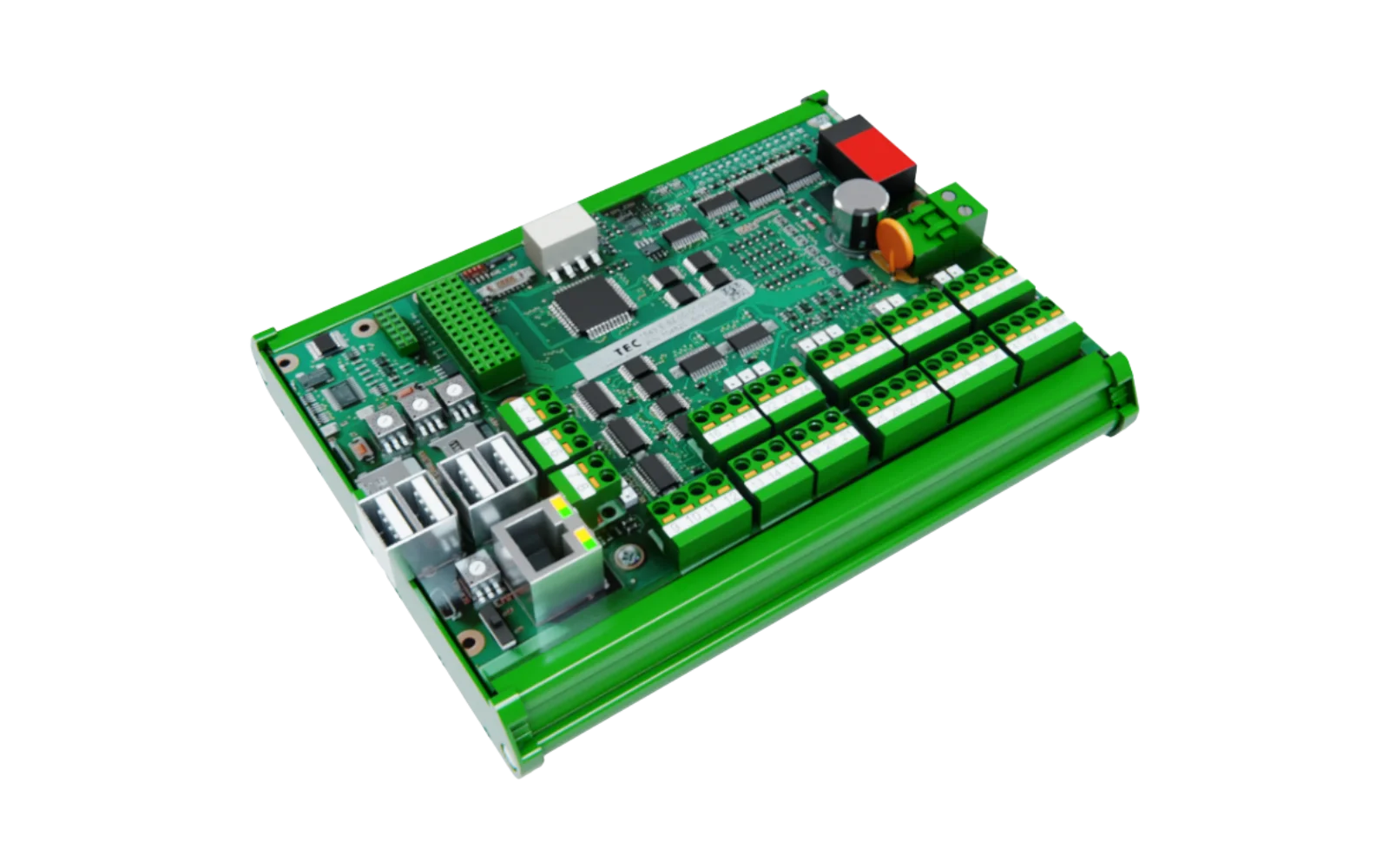

Funktionen
- Prüfung von Verschlussanwesenheit, Verschlussposition und schiefen Verschlüssen.
- Erkennung von Smiley-Fehlern und Schäden am Sicherheitsring.
- Verschlussfarbprüfung über kamerabasierte Bildauswertung.
- Füllstandsprüfung zur Kontrolle von Unterfüllung und Überfüllung.
- Prüfung von Korkanwesenheit, Korktiefe und Korkschäden bei Weinflaschen.
- Rändelungsprüfung für Aluminium-Schraubverschlüsse.
- Etikettenanwesenheitsprüfung, wenn das Etikett im Kamerabild sichtbar ist.
