Inspektionssystem
IMAGE ECI
Hochgeschwindigkeits-Leerdosenkontrolle
LeerdoseninspektionBis 140.000 cph
Flange InspectionRundheit OvalitätSeitenwanddellen

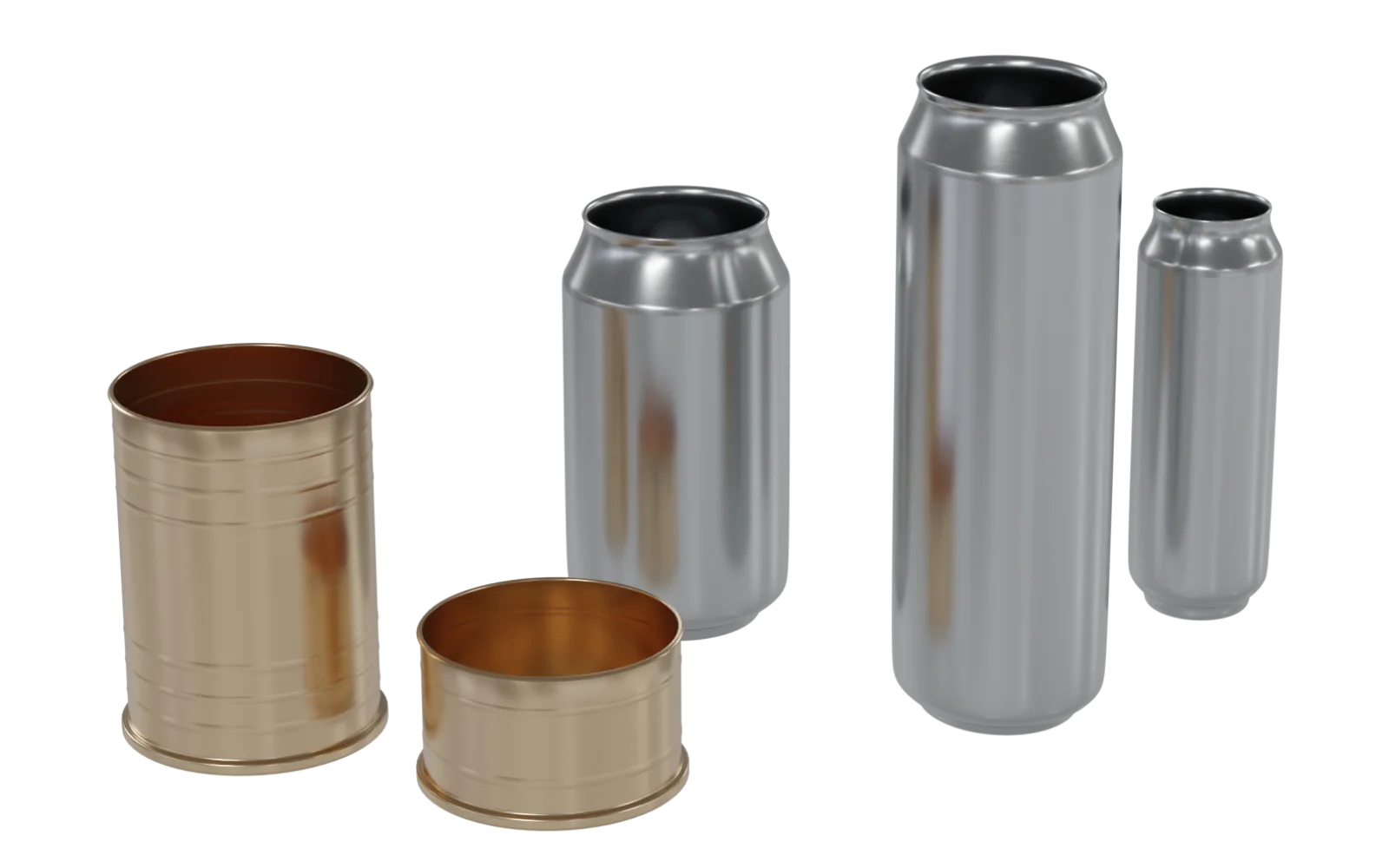

Einsatzbereich
Leere Dosen vor dem Füllen prüfen
IMAGE ECI prüft leere Getränke-, Lebensmittel- und weitere Dosen vor dem Füllen und Verschließen. Das System erkennt Beschädigungen, Verformungen, falsche Deckelböden und Verunreinigungen frühzeitig im Produktionsprozess.
- LinienpositionVor Füller
- ProdukteGetränkedosen, Lebensmitteldosen
- AufgabenLeerdoseninspektion, Flange Inspection, Rundheit Ovalität, Seitenwanddellen, Boden Kontamination, Deckel Check, OCR OCV Lesen, Aufdruckprüfung

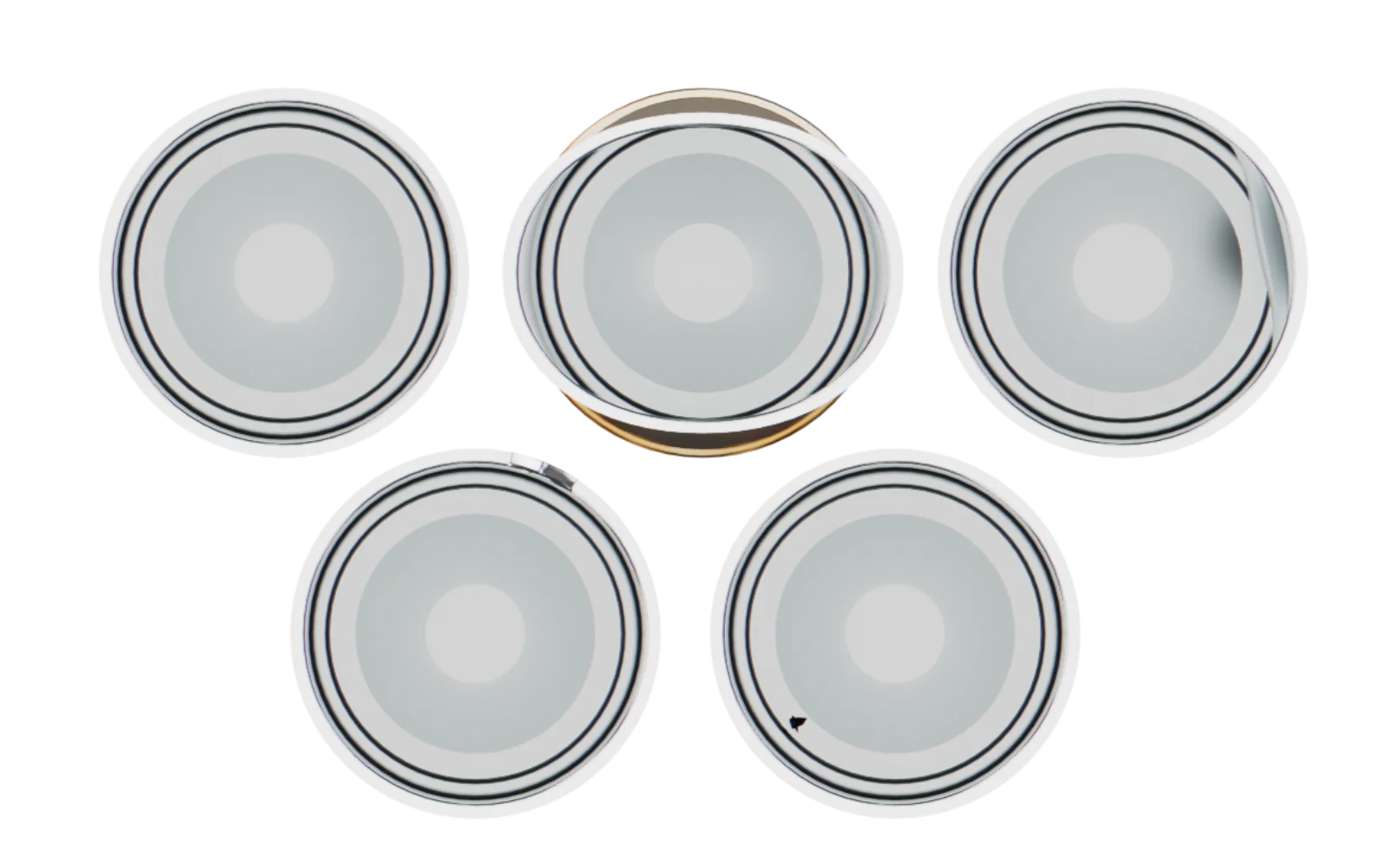

Funktionsprinzip
LED-Ringbeleuchtung und Kamera
Eine Hochleistungskamera erfasst jede Dose bei gleichmäßiger weißer LED-Ringbeleuchtung. IMAGE DOM Compact eignet sich für schnelle Getränkedosenlinien, während IMAGE DOM Lebensmitteldosen und eine größere Formatvielfalt unterstützt.
- LeistungBis 140.000 cph

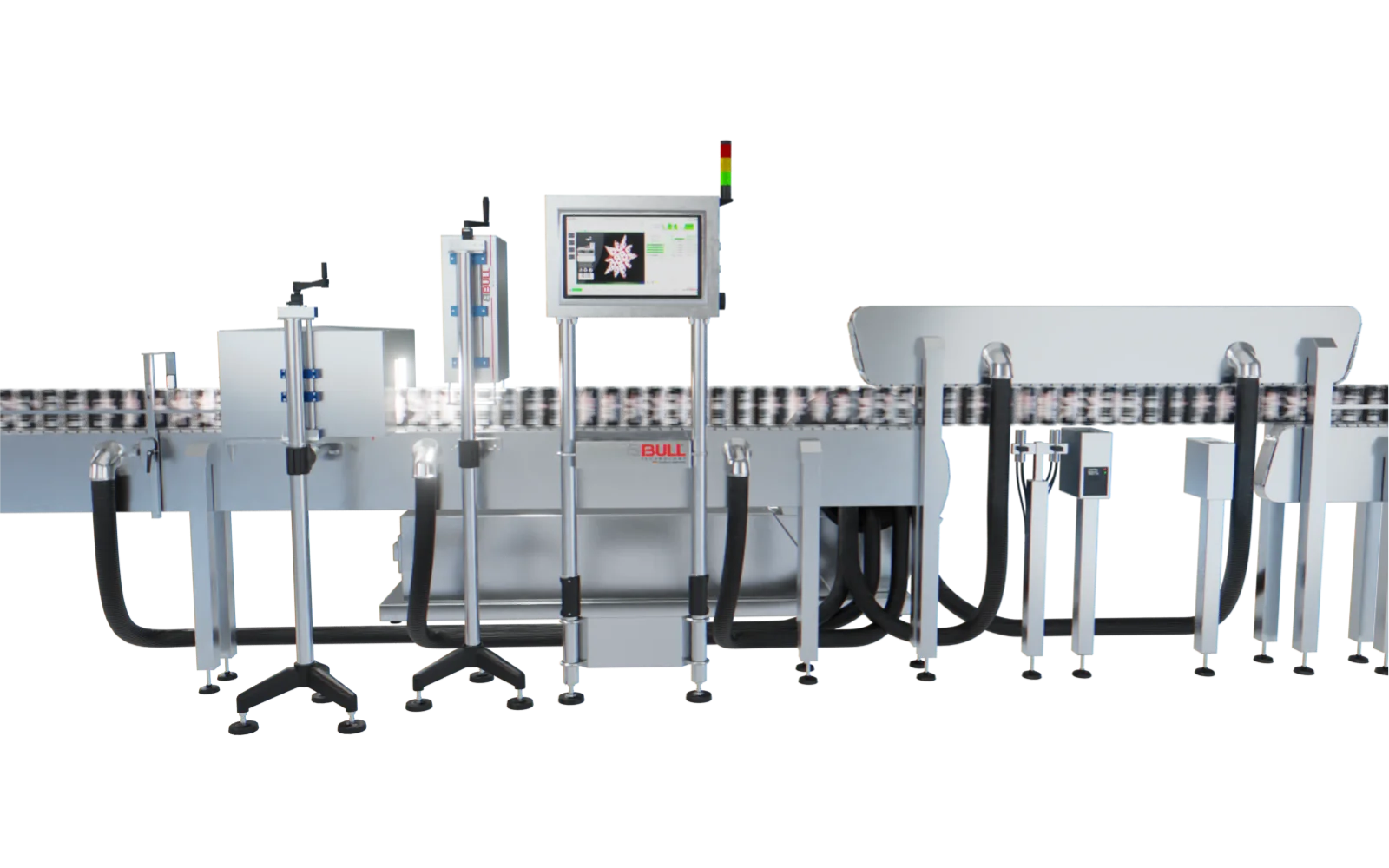

Leistungsmerkmale
- Die Erkennung beschädigter oder verunreinigter Dosen vor der Abfüllung hilft, Ausschuss, Rückrufe und nachgelagerte Qualitätsrisiken zu reduzieren.
- Die Prüfung von bis zu 140.000 Dosen pro Stunde ermöglicht Qualitätskontrolle auf Hochgeschwindigkeits-Dosenlinien.
- Die gleichzeitige Prüfung von Dosenboden und Flansch bietet eine breite Abdeckung in einer kompakten Station.
- Konfigurationen mit DOM und DOM Compact passen das Prüfkonzept an die Anforderungen von Getränke- und Lebensmitteldosen an.
- Integriertes Tracking, die Historie zurückgewiesener Bilder und Statistiken unterstützen transparente Qualitätsentscheidungen.
- Teach-in-Funktionen und eine intuitive Bedienung vereinfachen die Einrichtung und den Produktionsalltag.

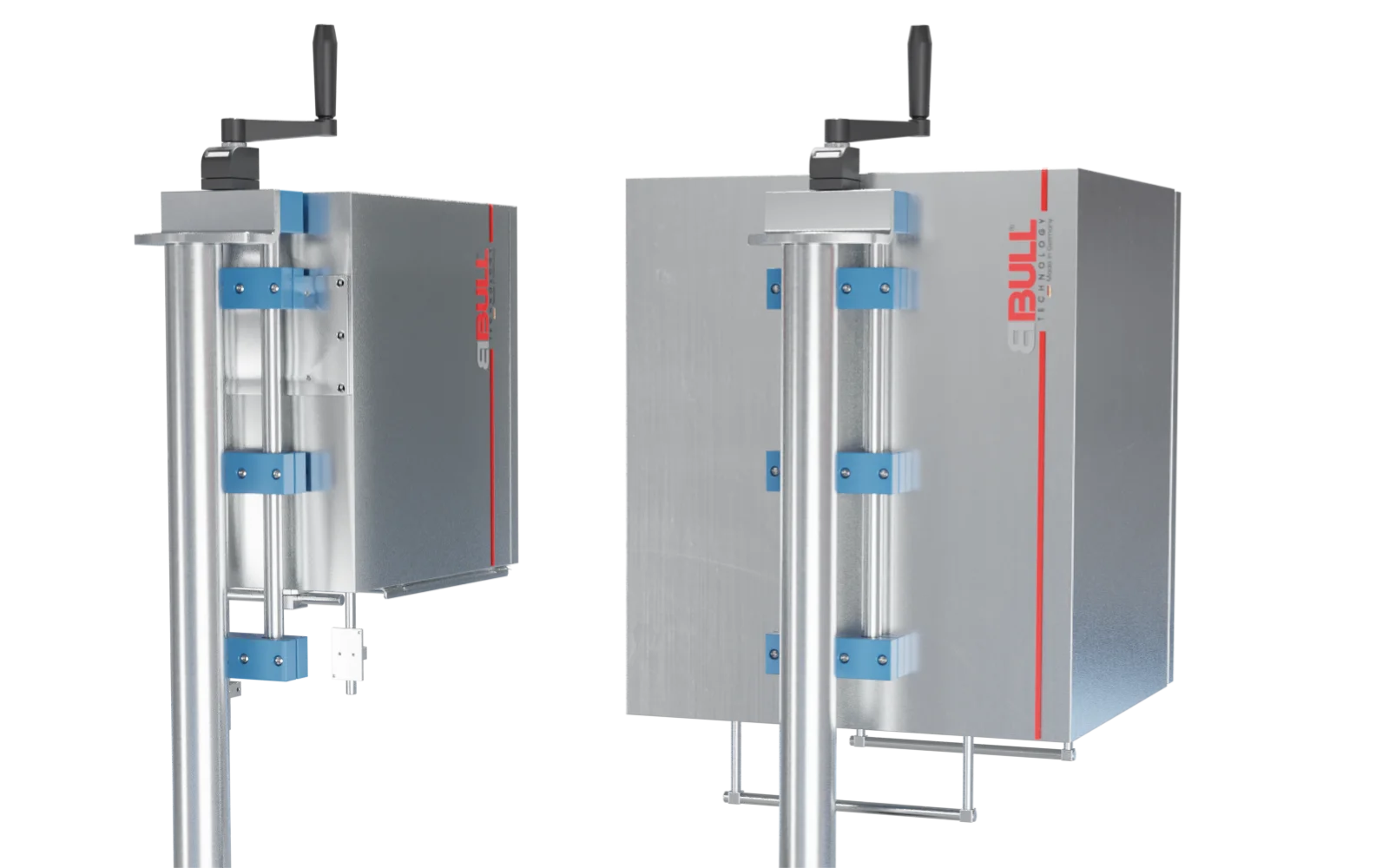

Funktionen
- Prüfung von Flanschen, Deckelböden, Rundheit, Seitenwänden und Dosenböden
- Erkennung von Flanschschäden, Beulen, Verformungen und dunklen Verunreinigungen
- Weiße LED-Ringbeleuchtung mit Diffusorplatte oder diffuser Beleuchtungskuppel
- Integriertes Tracking und Produktionszähler
- Historie zurückgewiesener Bilder und erweiterte Statistiken
- Einfaches Teach-in mit einzeln aktivierbaren Prüfoptionen
- Mehrlinienfähiges, kaskadierbares und erweiterbares Systemkonzept
- Optionale OCR/OCV-, Farbdifferenzierungs-, Datumscode- und äußere Seitenwandprüfung
